DJW-1250型放线+摆臂式张力架

机型：1250型主动放线机+摆臂张力架

（380V三相四线制电源线、现场照明由客户自备安装）

机器总重量约700kgf，标配外观颜色为工业灰（RAL7035）。安全防护罩为选配。

本机型适用于3-240平方的新能源汽车线、充电桩电缆、大平方电缆等线缆的自动放线

主动放线机：

1．主架材料：用优质国标槽钢和矩形管焊接，主轴孔由镗床加工，结构牢固，外形美观。

2．放线动力：5.5kw国产品牌调速电机，配深圳变频器，变频器控制放线速度，最大放线速度100米/分钟，最大线径45mm。停机时有点动收线放线功能。

3．线盘升降：电动升降，线盘上升有限位控制，保证机台安全。人工操作装卸线盘。

4．适用线盘范围：线盘外径800-1250mm，最大外宽950mm，轴孔直径80mm。

（客户需提供具体线盘尺寸,以便我司工程部设计）

线盘外径（     ）*外宽（     ）*轴孔直径（     ）      见线盘外形示意图

5．线盘夹紧：无轴式，双顶锥，手摇夹紧，轻松方便最大行程450mm。（可配加长顶锥）

6．可承载最大放线盘重量2T。

摆臂式张力架：

1．速度反馈：当电脑裁线机工作时，张力摆臂在线缆的带动下随着摆动，传感器就会反馈信号给变频器，控制放线电机的速度，从而控制放线速度与裁线机同步。

2．张力调节：根据线种大小，移动摆臂上配重块的位置，可调节线缆的张力大小。

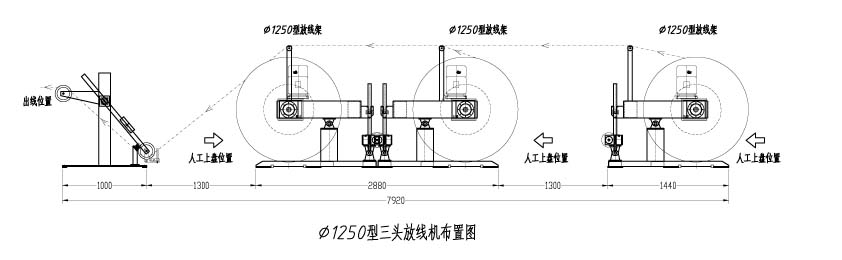

3．出线中心高为950mm，以下布置图为右手机(线缆由左向右运动)，反之为左手机。
